Как выбрать механизм для часов ручной работы: характеристики, идеи изделий

Когда выбирают кварцевый механизм для часов ручной работы, прежде всего обращают внимание на несколько ключевых параметров. Важно правильно определить длину штока, чтобы она соответствовала толщине будущего циферблата. Не менее важным является тип механизма, поскольку для жилых помещений обычно выбирают бесшумные модели с плавным ходом. Также следует учитывать длину и совместимость стрелок, чтобы они соответствовали размеру часов и не создавали чрезмерной нагрузки. Отдельное внимание стоит уделить качеству материалов и типу питания, ведь именно это влияет на долговечность и стабильность работы. В результате правильно подобранный механизм обеспечивает точный ход, простой монтаж и комфортное использование готового изделия.

Именно вопрос комфорта при использовании особенно ощутим в повседневной жизни. Вы когда-нибудь пытались заснуть в комнате, где на стене висит старый часы с громким «цоканьем»? Этот звук способен вывести из равновесия даже самого терпеливого человека. Поэтому сегодня мы расскажем о современном решении, а именно бесшумном кварцевом часовом механизме, который отлично подходит для спален, гостиных, а также для создания уникальных изделий своими руками. Вы узнаете, как он устроен, как подобрать механизм для настенных часов и самостоятельно заменить неисправный узел.

Что такое кварцевый часовой механизм и как он работает

Если вы планируете купить часовой механизм для создания авторских часов своими руками и хотите понять принцип его работы, представьте себе миниатюрный компьютер с двигателем. Главный элемент в этом устройстве — это кристалл кварца. Когда через него проходит электрический ток от батарейки, кварц генерирует стабильные импульсы, обычно 32 768 раз в секунду. Микросхема делит эту частоту до одного импульса в секунду и передает его на шаговый двигатель. Двигатель вращает шестерни, а те двигают стрелки.

Чем кварцевый механизм отличается от механического

• Точность: кварцевый механизм имеет погрешность ±15–30 секунд в месяц, тогда как механический может отставать на несколько минут в сутки.
• Питание: кварцевому механизму нужна батарейка, которой хватает на один или два года. Механический механизм требует регулярного завода пружины.
• Шум: именно кварцевый механизм может быть полностью бесшумным, особенно если имеет плавный ход, тогда как механический всегда создает звук хода.
• Обслуживание: ремонт кварцевых часов обычно сводится к замене батарейки или всего механизма. Механический вариант требует сложной очистки и смазки.

Для большинства настенных часов, особенно часов ручной работы, кварцевый механизм является золотым стандартом.

Основные характеристики механизма для часов

Давайте рассмотрим нашего «подопытного», а именно бесшумный кварцевый часовой механизм с плавным ходом и набором стрелок. Он продается как заготовка для творчества и ремонта часов.

Безшумный плавный ход без цоканья

Традиционные кварцевые часовые механизмы работают с секундным шагом, поэтому секундная стрелка движется рывками и создает характерный звук. В этом механизме используется другой принцип работы, при котором двигатель вращает стрелки очень часто и на минимальные углы. В результате секундная стрелка движется абсолютно плавно, подобно дорогим европейским часам. Вы не услышите ни «тикания», ни «цоканья». Это идеальное решение для детской комнаты, спальни или библиотеки.

Тип питания механизма

Стандартная батарейка типа AA (пальчиковая) или AAA (мизинчиковая) используется в зависимости от модели. В данном случае механизм работает от одной батарейки AA. При напряжении 1,5 В обеспечивается стабильный крутящий момент для стрелок длиной от 15 до 20 см. Важно использовать щелочные батарейки, поскольку они не протекают и служат в два или три раза дольше, чем солевые.

Размеры механизма и длина штока

Размеры корпуса механизма составляют 5,5 × 5,5 × 1,6 см. Это компактный блок, который легко скрывается за любым циферблатом.

Длина штока означает расстояние от плоскости крепления до конца резьбы, на которую накручивается гайка. В этом механизме шток равен 16,5 мм, а металлическая резьба имеет длину 7,5 мм. Это дает возможность установить механизм на толстый деревянный щит толщиной до 9 мм. Длины резьбы 7,5 мм достаточно для надежной фиксации с помощью гайки. Если ваш циферблат тоньше, например фанера толщиной 4 мм, используйте шайбы из комплекта, чтобы обеспечить плотное прилегание механизма.

Конструкция и устройство часового механизма

Давайте рассмотрим внутреннее устройство, чтобы вы понимали, с чем имеете дело при замене механизма часов или создании нового изделия.

1. Пластиковый корпус. Он состоит из двух частей, которые зафиксированы защелками. Внутри находится кварцевый резонатор, микросхема-делитель, шаговый двигатель и редуктор с пластиковыми шестернями.
2. Вал (шток). Это металлический стержень, на который устанавливаются стрелки. Он имеет три уровня фиксации, предназначенные для секундной, минутной и часовой стрелок.
3. Металлическая резьба. Она расположена на основании штока и используется для фиксации механизма на циферблате или панели. На резьбу надевают пластиковую шайбу, которая выполняет роль амортизатора, после чего накручивают металлическую гайку.
4. Гнездо батарейки. Оно расположено с задней стороны и имеет плюсовую клемму и пружинный минусовой контакт.

Простыми словами, это закрытый мотор с собственной системой управления и креплением. Вы не сможете его отремонтировать, кроме замены батарейки, но это и не требуется, поскольку стоимость механизма невысока и проще приобрести новый.

Стрелки для часов в винтажном стиле

Комплектация предлагаемого набора:

• пластиковый механизм (корпус+вал)
• часовая стрелка длиной 6,8 см от центра до кончика
• минутная стрелка длиной 9,8 см
• секундная стрелка длиной 9 см
• металлическая гайка для крепления
• две плоские шайбы (металлическая+пластиковая)

Изящные ажурные черные стрелки выполнены в винтажном стиле. Они отлично смотрятся на циферблатах с римскими цифрами, с эффектом состаренного дерева или с ретро-шрифтами.

Как правильно установить стрелки на часовой механизм

В нашем блоге есть отдельная статья с подробной пошаговой иллюстрированной инструкцией, как правильно установить стрелки на часовой механизм. Если описать кратко, этот процесс выглядит так:

1. Сначала надеваете часовую стрелку на вал, она садится на внутреннюю трубку. Легонько нажмите, но без чрезмерного усилия.
2. Затем устанавливаете минутную стрелку, она размещается поверх часовой на более тонком стержне.
3. Секундную стрелку устанавливайте с помощью самого тонкого пинцета на центральный штифт. Здесь требуется точность.
4. Установите время с помощью колесика на задней крышке механизма. Не вращайте стрелки вручную через механизм по направлению часовой стрелки, поскольку это может повредить шестерни.

Как заменить механизм в часах пошаговая инструкция

Рано или поздно любой ремонт кварцевых часов сводится к замене всего механизма. Внутренний ремонт является нецелесообразным, ведь новый кварцевый механизм для часов относительно недорогой. Вот простая инструкция:

Шаг 1. Снимаем стрелки
Для демонтажа секундной стрелки используйте пинцет, минутную и часовую стрелки отсоедините плоскогубцами. Снимайте стрелки по очереди: сначала секундная, затем минутная, после этого часовая.

Шаг 2. Откручиваем гайку крепления
Найдите металлическую гайку, которая удерживает механизм. Открутите ее руками или тонкогубцами. Запомните или сфотографируйте расположение шайб. Снимите шайбы.

Шаг 3. Вынимаем старый механизм
Извлеките старый часовой механизм вместе с батарейкой.

Шаг 4. Проверяем отверстие в циферблате
Проверьте толщину циферблата на соответствие длине штока часового механизма. Для толстого дерева нужно выбрать механизм с более длинным штоком.

Шаг 5. Устанавливаем новый механизм
Проденьте шток через отверстие в основе часов. Наденьте шайбы. Закрутите гайку-фиксатор без чрезмерного усилия, чтобы не повредить корпус часового механизма.

Шаг 6. Устанавливаем стрелки в правильном порядке
Сначала установите часовую стрелку, затем минутную, после этого секундную. Установите точное время с помощью регулировочного колесика. Вставьте батарейку.

Готово! Весь процесс занимает 5–10 минут.

У нас есть для вас мастер-класс, который наглядно демонстрирует, как заменить сломанный кварцевый механизм часов на новый. Поэтому если у вас возникли вопросы, рекомендуем посмотреть этот полезный иллюстрированный материал с подробными пояснениями процесса.

Как выбрать механизм для настенных часов

Чтобы не ошибиться с выбором кварцевого механизма для часов ручной работы, обращайте внимание на три ключевых параметра.

Длина штока механизма

Измерьте толщину вашего циферблата, это может быть доска, фанера или акрил. Добавьте 2–3 мм для шайб и гайки. Полученное значение не должно превышать длину резьбы штока. Если циферблат толще, стоит выбрать механизм с удлиненным штоком.

Тип кварцевого механизма

• Стандартный с цоканьем. Недорогой вариант, но создает шум при работе часов.
• Бесшумный с плавным ходом. Рекомендуется для жилых помещений. Он дороже примерно на 20–30 процентов, однако обеспечивает комфорт.

Размер и совместимость стрелок

Механизм рассчитан на определенный крутящий момент. Для стрелок длиной до 12 см подойдет стандартный механизм. Для стрелок длиной 20–30 см нужен мощный механизм. Если вы покупаете набор стрелок для часов отдельно, их длина от центра не должна превышать 15 см для часовой и 20 см для минутной, иначе двигатель не сможет обеспечить стабильную работу.

Идеи использования кварцевого механизма для часов

Вот несколько вдохновляющих проектов, в которых можно использовать кварцевый часовой механизм:

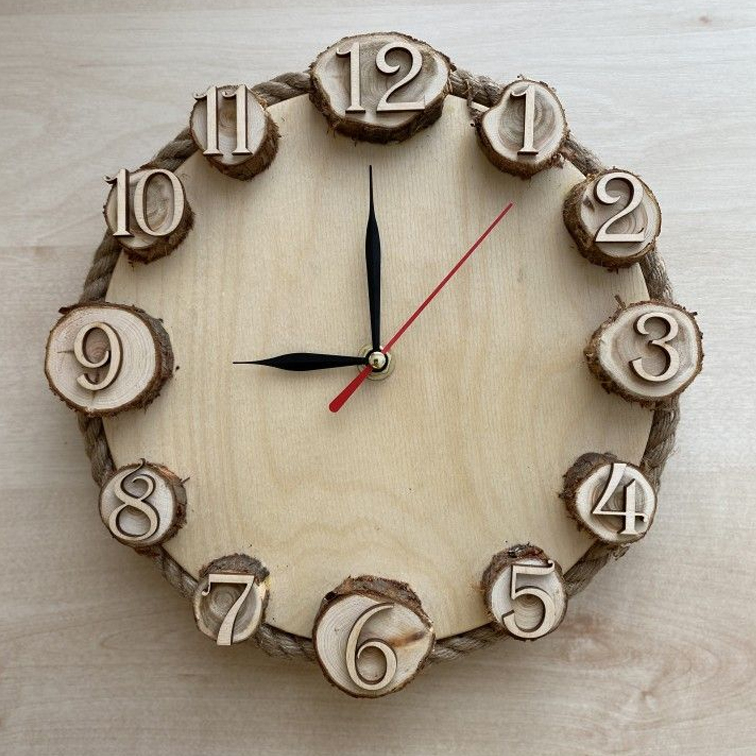

Деревянные настенные часы

Деревянные часы являются одними из самых популярных среди любителей handmade, ведь натуральная текстура создает ощущение тепла и уюта. Для изготовления используют массив дерева, фанеру или спил ствола, сохраняя природный рисунок. Часто поверхность дополнительно обрабатывают морилкой, маслом или лаком для подчеркивания фактуры. Кварцевый механизм легко устанавливается в предварительно просверленное отверстие в центре. Такие часы идеально вписываются в интерьеры в стиле лофт, скандинавский или эко.

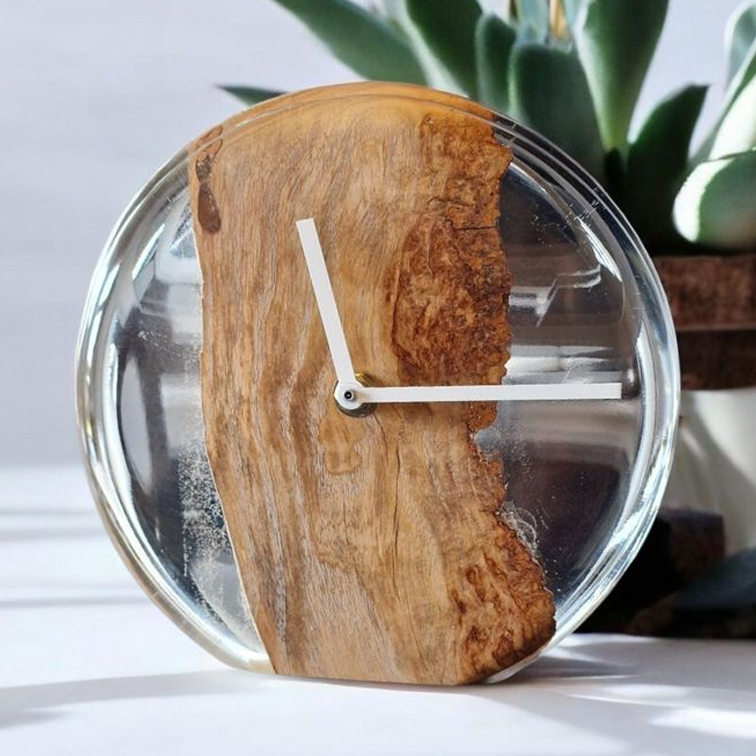

Часы из эпоксидной смолы и дерева

Сочетание дерева и эпоксидной смолы создает эффектные дизайнерские часы с глянцевой поверхностью. Мастера заливают смолу между двумя частями древесины, добавляя пигменты или декоративные элементы. После застывания поверхность шлифуют и полируют до идеального блеска. В центре высверливают отверстие для установки кварцевого механизма. Такое изделие выглядит современно и часто становится акцентом интерьера.

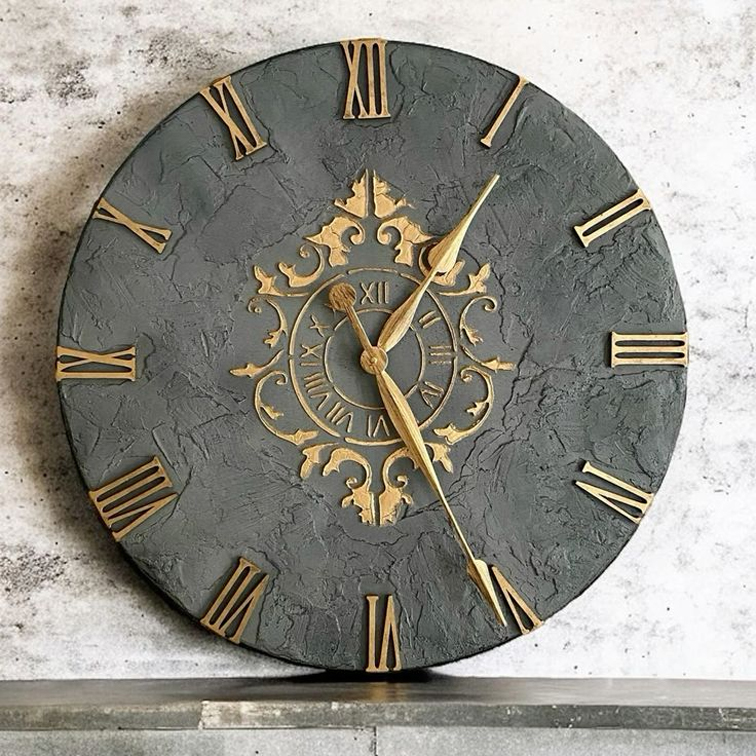

Винтажные часы в стиле ретро с декоративными стрелками

Часы в винтажном стиле воссоздают атмосферу прошлых эпох благодаря декоративным элементам. Для основы используют искусственно состаренное дерево, металл или печатные циферблаты с римскими цифрами. Поверхность могут обрабатывать техниками патинирования или кракелюра. Особую роль играют изящные стрелки с ажурным дизайном. Кварцевый механизм обеспечивает точность, сохраняя при этом аутентичный внешний вид.

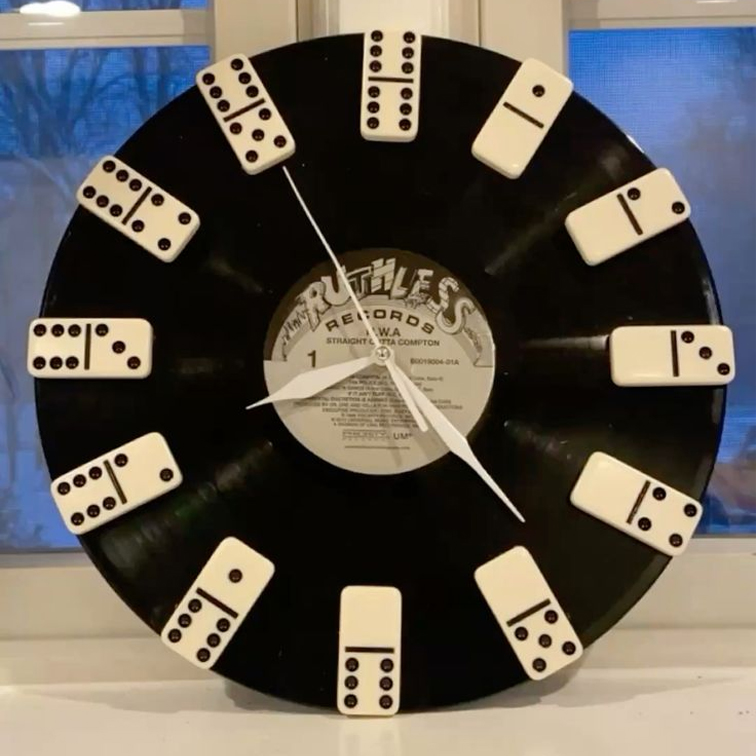

Часы из виниловой пластинки

Старые виниловые пластинки часто получают новую жизнь в виде стильных настенных часов. В центре пластинки уже есть отверстие, что значительно упрощает установку механизма. Дополнительно поверхность можно декорировать краской, наклейками или вырезать оригинальные формы. Такой вариант подходит для музыкальных студий, кафе или креативных интерьеров. Это простой и доступный способ создать уникальный декор.

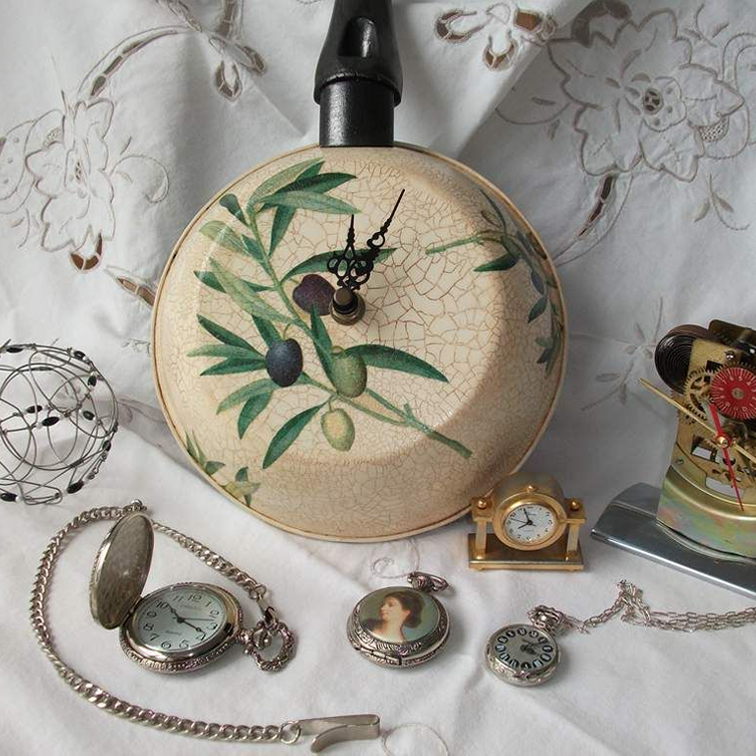

Настенные часы в технике декупаж

Декупаж позволяет создавать изящные часы с художественным оформлением. На основу наносят специальные салфетки или распечатанные изображения, которые закрепляют клеем и лаком. Благодаря этому можно воссоздать любой стиль — от прованса до классики. Кварцевый механизм устанавливается в центр и не нарушает композицию. Такие часы выглядят как ручное произведение искусства.

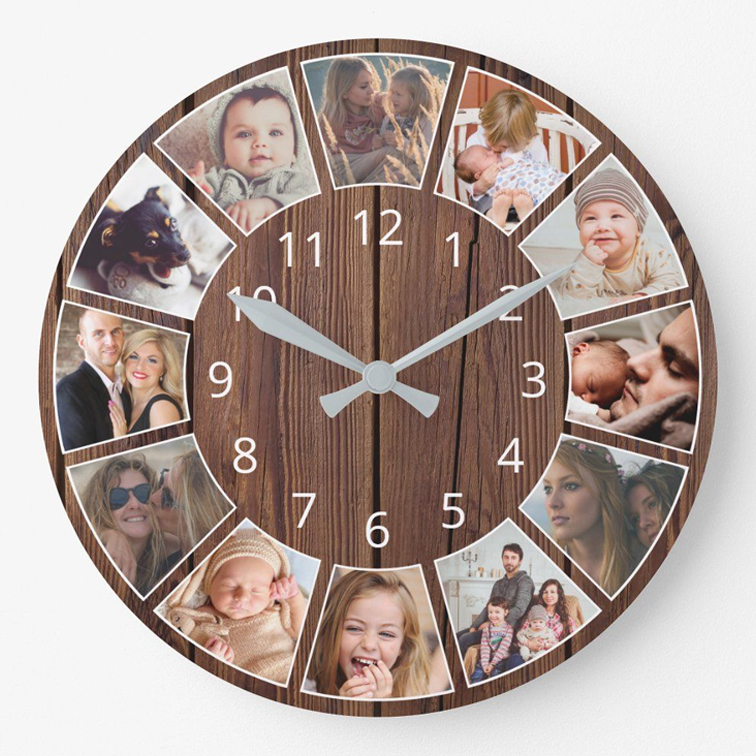

Часы с фотографией или постером на заказ

Персонализированные часы с фото становятся отличным подарком или элементом декора. На основу наносят любимое изображение, семейное фото или дизайнерский постер. Поверхность ламинируют или покрывают защитным слоем для долговечности. В центре устанавливают кварцевый механизм, который обеспечивает точный ход. Такое изделие имеет индивидуальный характер и особую ценность для владельца.

Преимущества бесшумного кварцевого механизма

• Полное отсутствие шума, нет даже секундного щелчка. Подходит для спален, библиотек и студий звукозаписи.
• Плавное движение секундной стрелки, которое выглядит современно и эстетично.
• Компактный размер 5,5×5,5×1,6 см, что позволяет установить механизм в любой корпус.
• Длина штока 16,5 мм и резьба 7,5 мм подходят для толстых деревянных панелей и фанеры.
• Наличие стрелок в комплекте в винтажном стиле экономит время на поиск.
• Простой процесс замены, с которым справится даже новичок под присмотром взрослого.
• Экономичное потребление энергии, батарейки AA хватает на один или два года.
• Стабильная точность с погрешностью не более ±30 секунд в месяц.

Часто задаваемые вопросы о кварцевых часовых механизмах

1. Подходит ли этот механизм для часов с толщиной циферблата 1 см 10 мм
   Ответ: Нет, поскольку длина металлической резьбы составляет всего 7,5 мм. Для циферблата толщиной 10 мм нужен механизм с удлиненным штоком, например с резьбой 22 мм. Этот механизм рассчитан на толщину материала до 7 мм.
2. Действительно ли механизм бесшумный и слышен ли хоть какой-то звук
   Ответ: Если поднести ухо непосредственно к корпусу, можно услышать очень слабое гудение двигателя. На расстоянии примерно 50 см звук полностью отсутствует. Никаких щелчков или тиканья не слышно.
3. Можно ли использовать другие стрелки, не из комплекта
   Ответ: Да, если они имеют стандартные посадочные отверстия. Для часовой стрелки это примерно 4 мм, для минутной примерно 2,5 мм, для секундной примерно 0,8 мм. Большинство стрелок для кварцевых механизмов являются универсальными.
4. Что делать, если стрелки не двигаются после установки
   Ответ: Проверьте батарейку, обратите внимание на полярность и уровень заряда. Убедитесь, что стрелки не касаются друг друга и не задевают стекло или циферблат. В некоторых случаях помогает легкое прокручивание регулировочного колесика на задней части механизма.
5. Можно ли использовать механизм на улице, например в садовом домике
   Ответ: Использование возможно только в корпусе, который защищает от влаги. Сам механизм не является герметичным, поэтому воздействие влаги может быстро вывести его из строя. Для наружного использования выбирайте специальные защищенные модели или размещайте механизм в герметичном корпусе.

Бесшумный кварцевый часовой механизм является идеальным выбором для тех, кто ценит тишину, точность и возможность творчества. Он станет полезным как для мастера хейндмейд, который создает уникальные часы своими руками, так и для человека, который хочет заменить старый шумный механизм в своем доме. Благодаря продуманной конструкции, которая включает шток длиной 16,5 мм, резьбу 7,5 мм и компактный корпус, а также благодаря стильному винтажному дизайну стрелок, этот комплект обеспечивает быстрый и качественный результат. Не бойтесь экспериментировать, реставрируйте, создавайте и дарите новую жизнь старым вещам.
